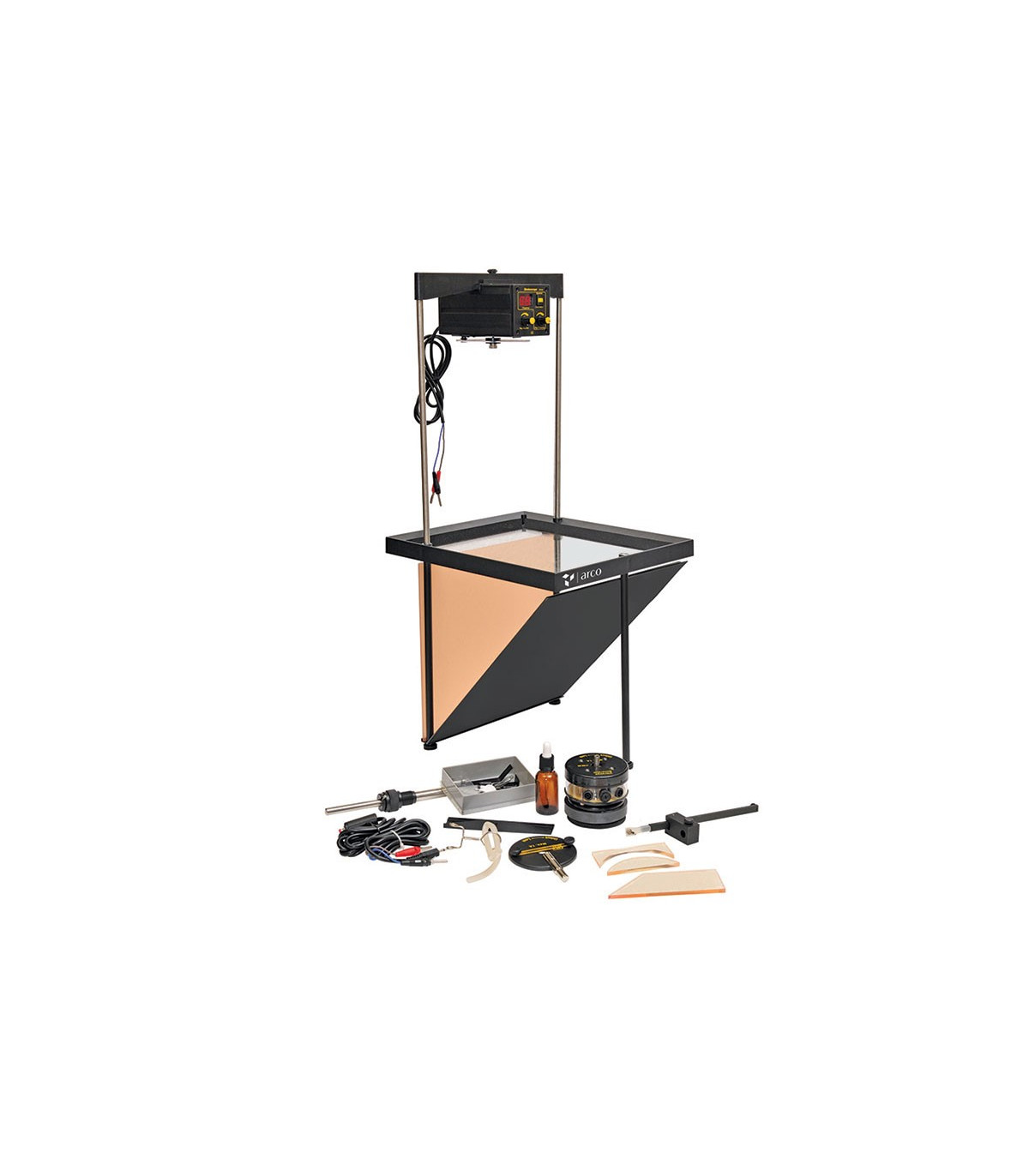

TINA DE ONDAS

PEÇAS QUE COMPÕEM A CUBA:

1 Tanque de água 1

2 Pés reguláveis 3

3 Placa refletora 1

4 Varões para montagem superior 2

5 Espelho 1

6 Varão transversal para placa 1

7 Unidade estroboscópica 1

8 Vibrador + suporte para pontas 1

9 Base de suporte para vibrador 1

10 Varão para vibrador 1

11 Bloco acrílico côncavo 1

12 Bloco acrílico convexo 1

13 Bloco acrílico, peça retangular 1

14 Vibrador simples 1

15 Vibrador duplo 1

16 Vibrador paralelo para ondas planas 1

17 Peças de borracha para vibradores 5

18 Peças para construir barreiras 3

19 Frasco conta-gotas com soluto especial 1

20 Cabo para ligação do gerador ao vibrador 1

21 Transformador para estroboscópio 1

22 Controlo remoto 1

23 Ligação estroboscópio–vibrador 1

24 Suporte transversal para estroboscópio 1

25 Tubo de borracha e pinça de Hoffman para cuba

26 Caixa de arrumação 1

PRÁTICAS DESCRITAS NO MANUAL

· Demonstração das propriedades da onda: em função do tipo de vibrador e da profundidade da água.

· Refração

· Difração de ondas por cantos e orifícios

· Interferência de ondas

· Efeito Doppler

CARACTERÍSTICAS TÉCNICAS:

Estrutura em armação para suportar a cuba, nivelável e com regulação de altura.

Dimensões aprox. da cuba: 300 x 200 x 200 mm.

Dimensões do tanque de água: 314 x 363 x 30 mm.

Espelho plano acoplável à armação, inclinado a 45º, isolado de qualquer luz parasita que não provenha da cuba.

Ecrã translúcido, não polido, sobre o qual se reflete a imagem, colocado na vertical.

Estroboscópio eletrónico.

Geradores de ondas reguláveis mediante os seguintes vibradores:

• Vibrador de ponto único: utilizado para a demonstração experimental da onda produzida por uma fonte pontual.

• Vibrador de dois pontos: ferramenta utilizada para demonstrar padrões de interferência de duas fontes pontuais.

• Vibrador de três pontos: permite demonstrar o padrão de interferência das ondas produzidas por 3 fontes pontuais.

• Vibrador de barra de onda reta: utilizado para demonstrar ondas retas paralelas.

As peças de plástico colocam-se nos diferentes elementos de vibração, conforme indicado na figura.

Recetor de impulsos.

Painel para o alojamento dos comandos:

Interruptor geral, regulador de vibrações, regulador do estroboscópio.

Três posições: desligado, paragem de imagem, movimento lento.

Ajuste da lâmpada.

ACESSÓRIOS:

Barreiras de metacrilato: uma côncava, uma convexa e um trapézio.

Fixação específica para o agitador.

CONDIÇÕES:

Manual de instruções de utilização.

Serviço de assistência técnica garantido.
