Calculamos a resultante de duas forças paralelas

OBJETIVO DA EXPERIÊNCIA

Esta experiência está dirigida aos alunos do Ensino Secundário. Com ela obteremos de forma prática a resultante de duas forças paralelas

MATERIAIS NECESSÁRIOS

• Dinamómetro 1N
• Dinamómetro 5N
• Fio de nylon
• Juego de pesas:
  • Peso de 2,5 g
  • Peso de 10 g
  • Peso de 50 g
  • Peso de 100 g
  • Peso de 200 g
• Noz dupla (2)
• Porta pesos
• Parafuso de mesa
• Vareta suporte (2)
• Vareta suporte de 250mm

INSTRUÇÕESS PARA REALIZAR A EXPERIÊNCIA

Antes de iniciar a experiência, com a ajuda de um dinamómetro, pesam-se a roldana e os três cursores. Anotar o peso total, P.

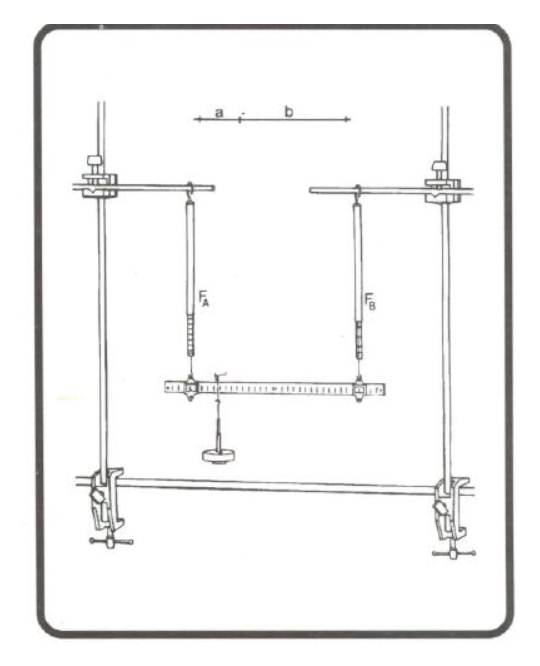

Pendurar a roldana por meio do cursores e os dinamómetros, tal como se pode ver na figura.

Confirmar que os dinamómetros fiquem verticais, que os seus tubos não rocem e que a roldana está no plano determinado pelos dinamómetros.

Lê o  peso marcado por fA y fB:

Desde a metade até ao extremo em que está o dinamómetro de 3N colocar um porta pesos em diferentes pontos, observa que se produz movimento giratório na alavanca qualquer que seja o sue peso, Pi.

Realizam-se de novo as leituras dos dinamómetros, de onde se descontarão, respetivamente, as leituras iniciais fA e fB respetivamente. Tal que:

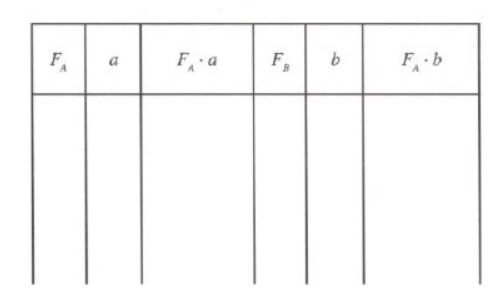

Repetir a experiência com valores diferentes de pesos e variando os pontos de aplicação. Anotar os dados no quadro:

Para maior facilidade, as distâncias podem medir-se em número de intervalos entre furos.

CÁLCULOS E RESULTADOS

Nas diferentes posições será estabelecido o equilíbrio, verificando:

a/b = Fb/Fa

Então, como as três forças da figura se equilibram, quer dizer que tomadas duas quaisquer delas, a sua resultante é a oposta da terceira.

Desta forma, e po9r meio das expressões  [1] e [2] pode obter-se a resultante e seu ponto de aplicação, de duas forças paralelas quaisquer.
