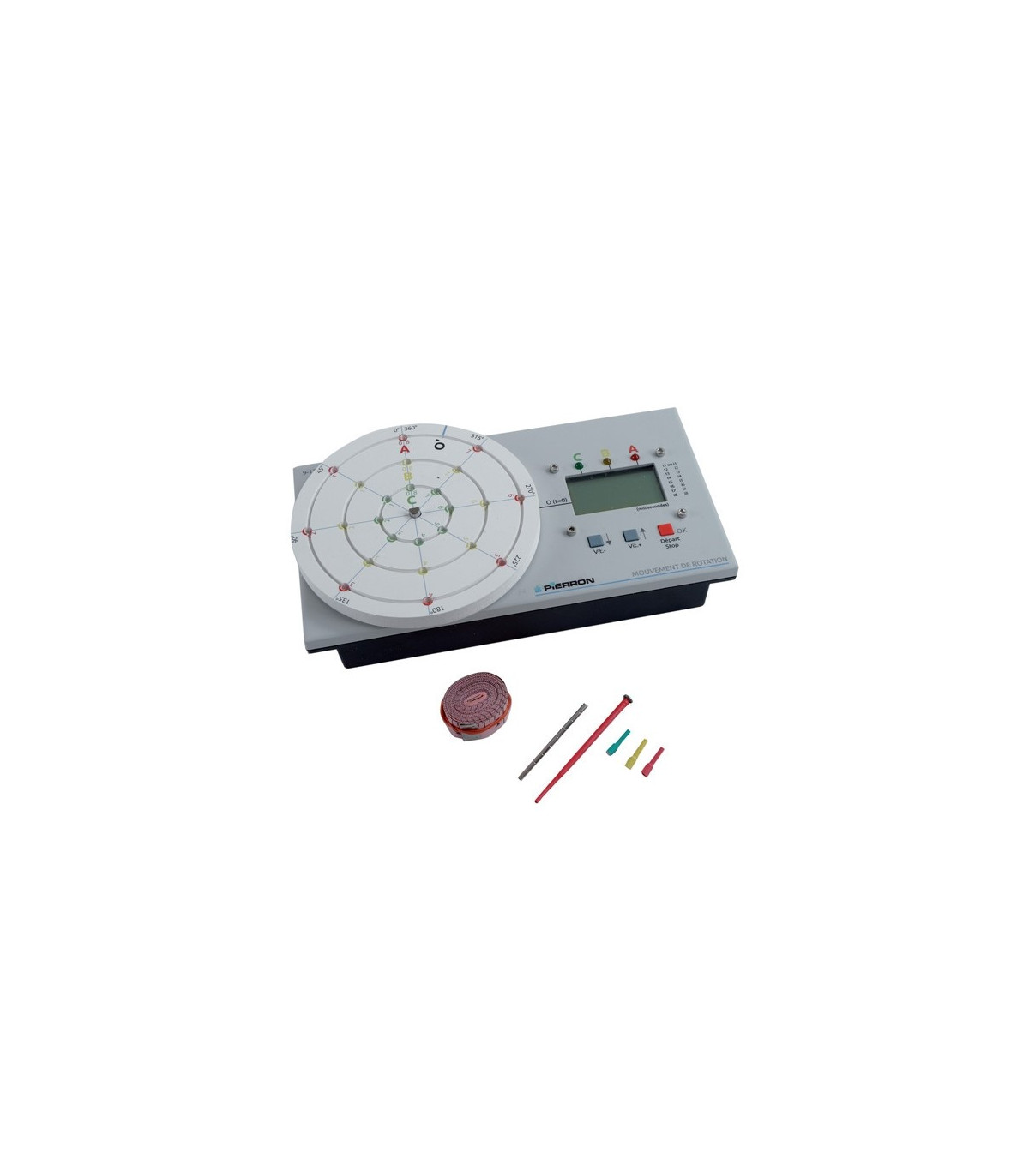

MAQUETA MOVIMIENTO DE ROTACION

Este aparato está diseñado para caracterizar el movimiento de un objeto que describe un movimiento circular uniforme.

Cuenta con un disco accionado por motor que gira a una velocidad angular constante y ajustable. Es posible estudiar el movimiento de tres puntos distintos del disco (A, B o C) mediante un conjunto de doce emisores independientes, detectados por tres sensores conectados a un dispositivo de cronometraje y registro. Este último realiza el seguimiento de la posición de uno o varios puntos de dos formas: de manera continua a lo largo del tiempo o a intervalos temporales específicos. Esto permite medir y visualizar automáticamente hasta ocho lecturas de tiempo para un mismo punto.

Dependiendo de la configuración, es posible estudiar el movimiento de cada uno de los tres puntos y generar una tabla con veinticuatro mediciones de tiempo.

Para estudiar el movimiento de rotación de un punto M en un sistema de referencia terrestre, se utilizan:

- los datos registrados por el cronómetro;

- las mediciones de la longitud de la trayectoria recorrida por M, utilizando una cinta métrica;

- las mediciones del ángulo de rotación, utilizando el disco graduado.

Según la posición y la cantidad de sensores elegidos, también es posible demostrar la transición de la velocidad media a la velocidad instantánea.

Dependiendo del nivel de estudio requerido, el experimento permite determinar:

- las características del movimiento de rotación del objeto;

- la naturaleza de la trayectoria descrita por el punto M en movimiento sobre el disco;

- el valor de la velocidad lineal (utilizando la relación entre distancia y tiempo) y la velocidad angular de M;

- la variación del valor de la velocidad lineal a lo largo del tiempo para un punto M seleccionado;

- las características de la velocidad: dirección, sentido y magnitud;

- la relación entre la velocidad lineal y la velocidad angular.

Contenido:

- una base con disco graduado,  motorizada y fuente de alimentación

- Incluye en la base el contador/temporizador.

- Disco graduado con 12 emisores de lud led

- una cinta métrica (en mm)

- un accesorio para los emisores

- un adaptador de red

Manual de uso
