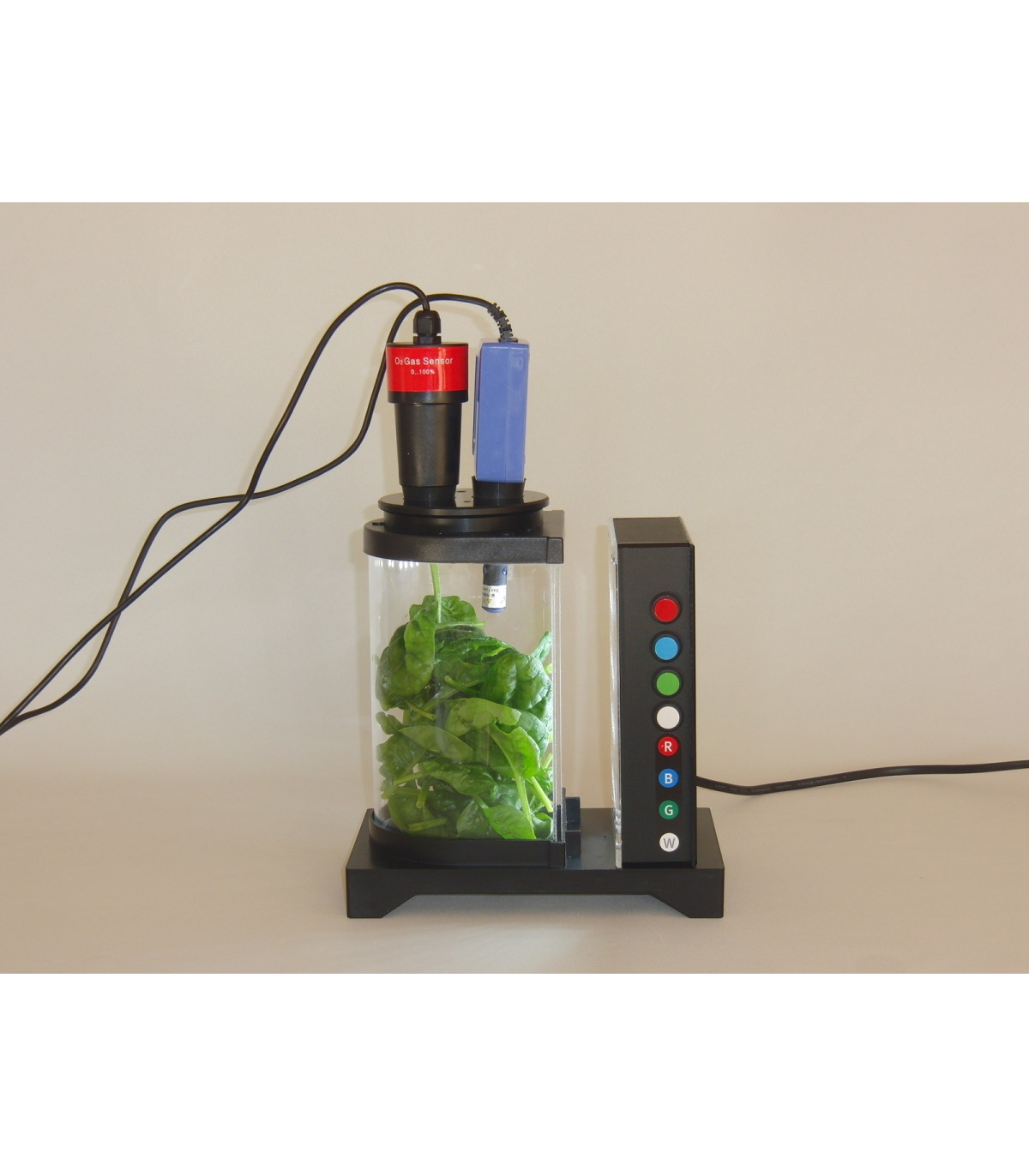

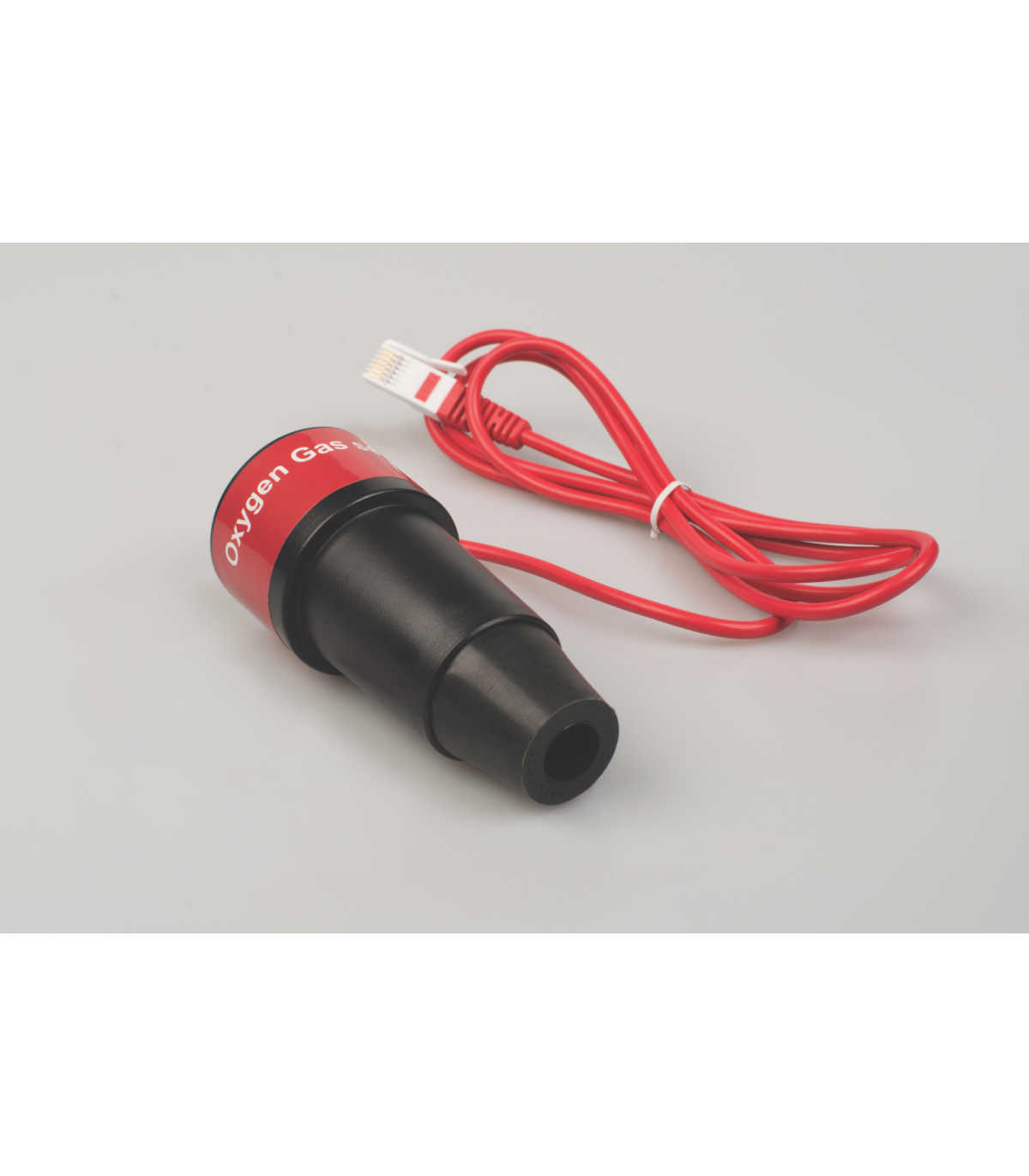

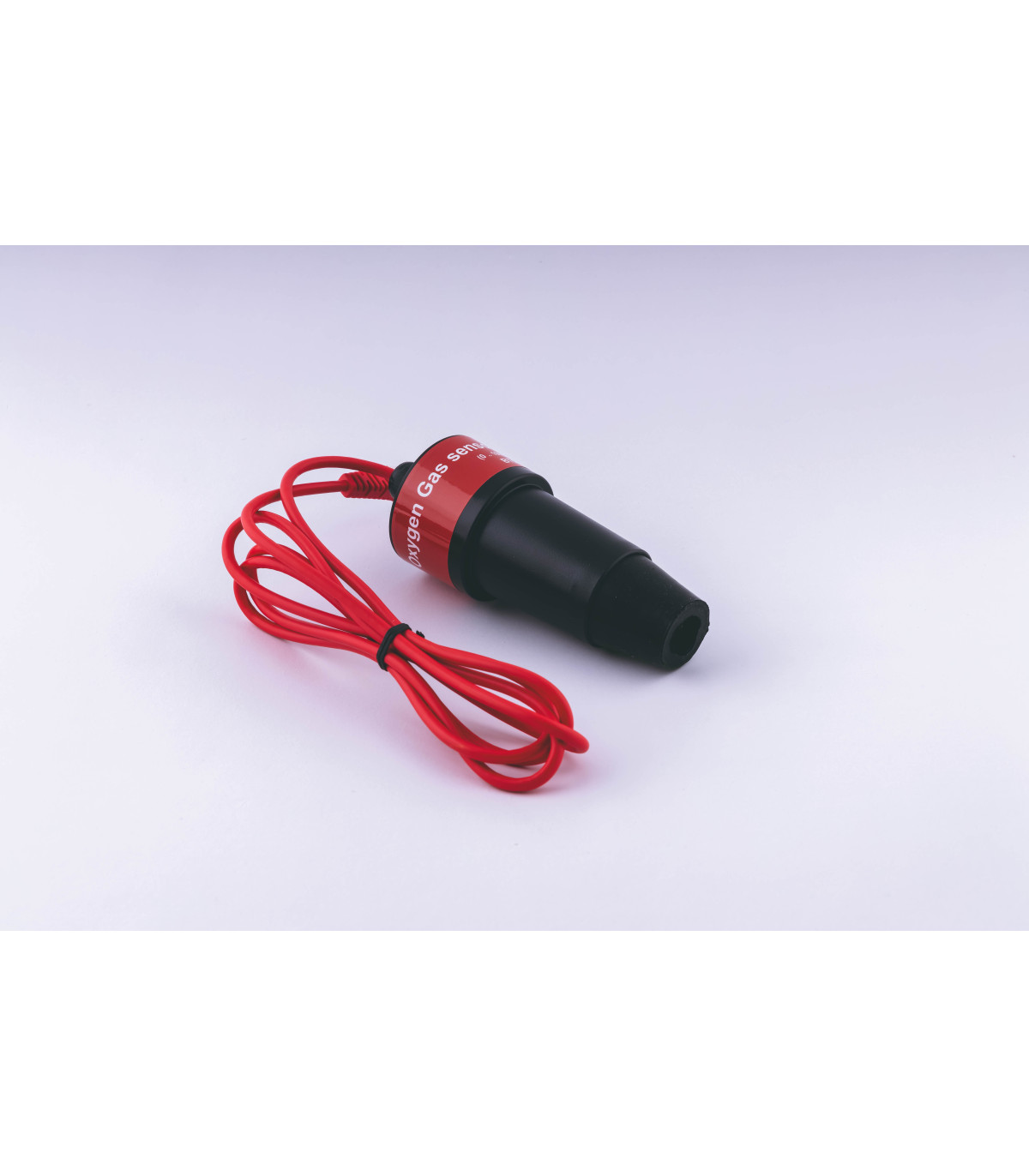

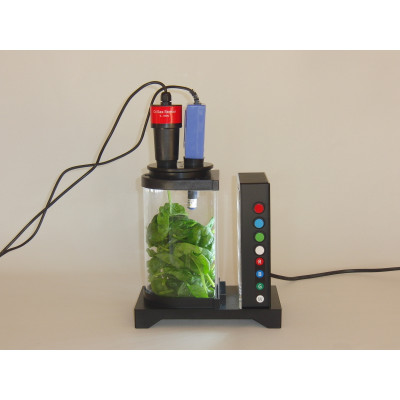

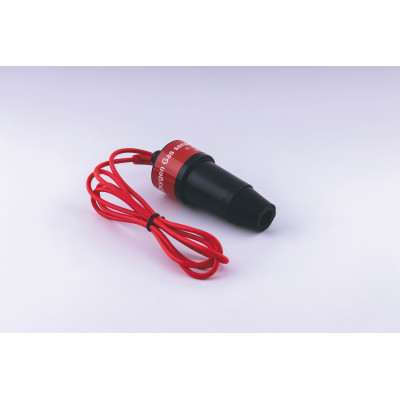

SENSOR OXÍGENO GAS 0-100%

Para su uso con WiLab® o con las demás interfaces con entradas analógicas de 6 pines tipo BT de CMA Science.

El sensor mide la concentración de oxígeno gaseoso en una atmósfera determinada dentro de un rango entre el 0 y el 100%. Para ello cuenta con una célula electroquímica con un ánodo (de plomo) y un cátodo sumergidos en un electrolito. Cuando las moléculas de oxígeno entran en la célula, son reducidas en el cátodo generando una pequeña corriente eléctrica proporcional a la presión parcial de oxígeno en la mezcla de gases analizada. La corriente eléctrica se mide a través de una resistencia de valor conocido y se amplifica para obtener un voltaje de salida entre 0 y 5 V.

La vida útil del sensor es limitada debido a que los reactivos de la célula se van agotando con el tiempo. La vida útil normal del sensor oscila entre tres y cuatro años aunque se ve afectada por lel contacto con el aire y el modo en que se guarda el dispositivo (cuanto menos tiempo esté expuesto al oxígeno, mayor será su duración).

El sensor se suministra calibrado de fábrica aunque es posible calibrarlo para compensar la desviación sufrida a lo largo de su vida o el efecto de la humedad relativa ambiente sobre el porcentaje de oxígeno (por la cantidad de vapor de agua en la atmósfera).

El sensor posee un chip de memoria (EEPROM) que almacena información como el tipo de sensor, las unidades de medida, los valores de las medidas realizadas o su calibración. Esta información es leída por las interfaces compatibles de modo que el sensor es reconocido automáticamente al ser conectado a la consola.
